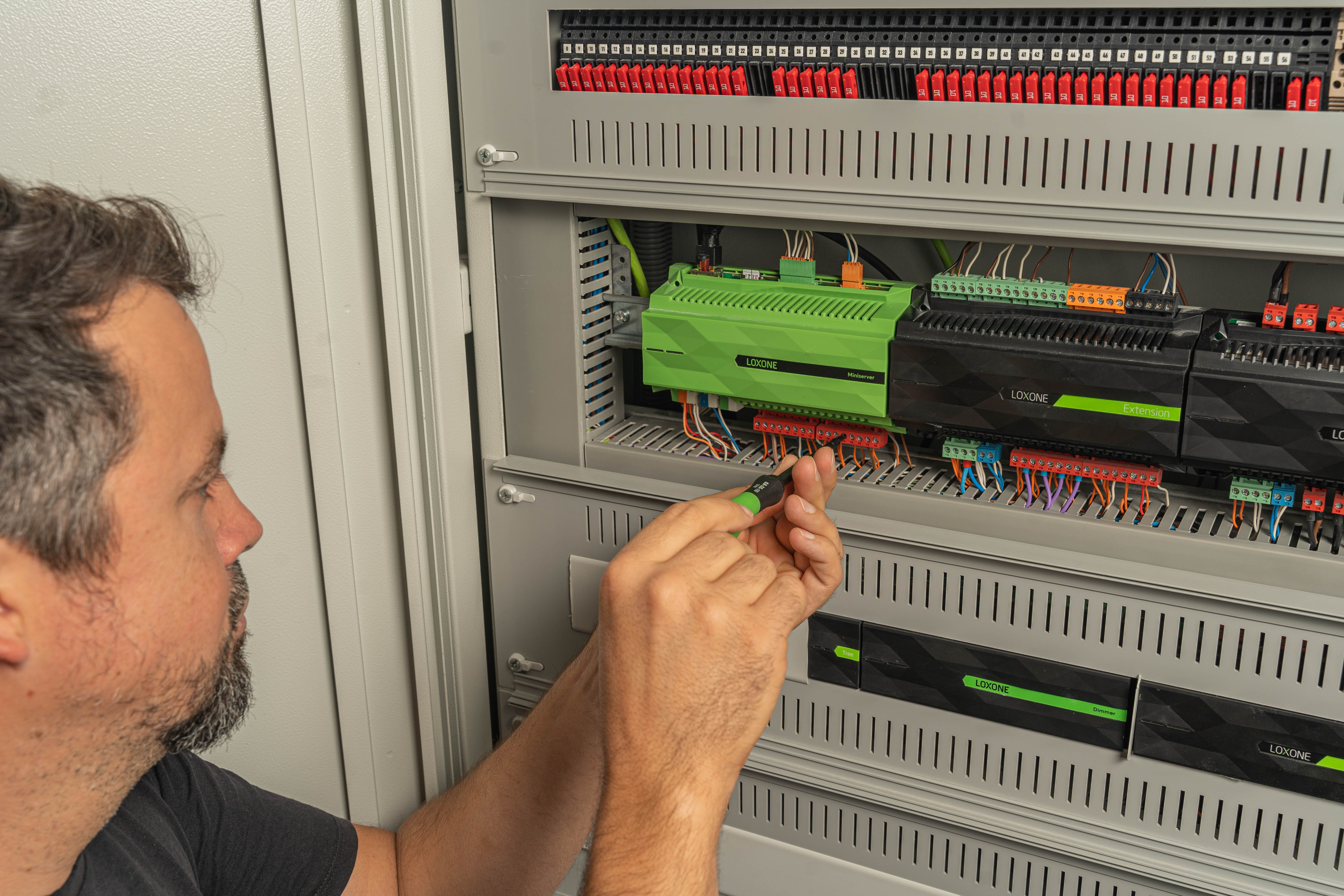

6 Schritte für eine effektive Schaltschrankplanung

Eine effektive Schaltschrankplanung ist unerlässlich, um empfindliche elektrische Betriebsmittel vor Umwelteinflüssen wie Staub, Feuchtigkeit und Temperaturschwankungen zu schützen.

Egal, ob Sie einen Schaltschrank für ein Gewerbeobjekt oder ein Wohngebäude planen – die folgenden 6 Schritte helfen Ihnen dabei, eine effektive und bedarfsgerechte Planung zu realisieren.

Schritt 1: Anforderungen ermitteln

Bevor Sie mit der Planung Ihres Schaltschranks beginnen, müssen Sie Ihre Anforderungen genau definieren. Berücksichtigen Sie die Größe und Form des Gehäuses, die Art der einzubauenden Geräte und die Umwelteinflüsse, denen er ausgesetzt sein wird.

Durch die genaue Definition Ihrer Anforderungen können Sie mit einem klaren Verständnis der Ziele in die Planungsphase übergehen.

Schritt 2: Material auswählen

Die Wahl des richtigen Materials für Ihren Schaltschrank ist entscheidend. Verschiedene Materialien bieten spezifische Vor- und Nachteile, die sich auf die Leistung und Lebensdauer auswirken können. Berücksichtigen Sie Faktoren wie Langlebigkeit, Kosten und Wartungsfreundlichkeit, wenn Sie zwischen Edelstahl, Aluminium und Kunststoff wählen.

Schritt 3: Das Layout planen

Die Aufteilung des Schaltschranks ist entscheidend, um sicherzustellen, dass alle Komponenten übersichtlich angeordnet und leicht zugänglich sind. Berücksichtigen Sie die Platzierung von Bauteilen und Verdrahtungen und planen Sie Platz für zukünftige Erweiterungen oder Änderungen ein. Ein gut strukturiertes Layout erleichtert zudem die Fehlersuche und spätere Wartungsarbeiten.

Schritt 4: Kühlung und Belüftung berücksichtigen

Eine fachgerechte Kühlung und Belüftung sind entscheidend für den reibungslosen Betrieb Ihrer elektrischen Geräte. Berücksichtigen Sie Umgebungstemperatur und Luftfeuchtigkeit und wählen Sie ein passendes Kühl- und Belüftungssystem. Eine unzureichende Kühlung kann zu Geräteausfällen und teuren Reparaturen führen.

Schritt 5: Zubehör hinzufügen

Zubehör wie Schlösser, Griffe und Kabelverschraubungen erhöhen die Funktionalität und Sicherheit Ihres Schaltschranks. Berücksichtigen Sie die spezifischen Anforderungen Ihres Projekts. Beispielsweise verhindert ein Schloss den unbefugten Zugriff, während Kabelverschraubungen zusätzlichen Schutz gegen Staub und Feuchtigkeit bieten.

Schritt 6: Die Planung testen

Nach Fertigstellung des Schaltschranks ist eine Prüfung unerlässlich, um sicherzustellen, dass alle Anforderungen erfüllt sind. Führen Sie Tests bezüglich Temperatur, Feuchtigkeit und Vibrationen durch, um den Schutz Ihrer Geräte zu gewährleisten. Durch diese Prüfungen können Sie potenzielle Schwachstellen frühzeitig erkennen und beheben.

uPlan im Prozess der Schaltschrankplanung

Planer können die Erstellung eines effektiven Schaltschranks durch den Einsatz von uPlan erheblich optimieren. Die Funktionen der Plattform machen es einfach, einen Schaltschrank zu planen, der die spezifischen Anforderungen jedes Projekts erfüllt.

So unterstützt Sie uPlan im Planungsprozess:

• Symbole im Grundriss platzieren: Im ersten Schritt platzieren Sie die gewünschten Symbole im Grundriss – entweder manuell oder mithilfe des uPlan-Assistenten.
• Dokument anpassen: Im Bereich für das Angebot können Sie Ihr Dokument individuell anpassen und alle gewünschten Inhalte hinzufügen. Bei einem Smart-Home-Automatisierungssystem sehen Sie die im Verteiler installierten Loxone-Geräte, indem Sie im Angebot auf den Bereich für Loxone-Geräte klicken.
• Technische Details herunterladen: Sie können alle technischen Details als PDF-Datei aus der Dokumentation herunterladen, um sie an Projektbeteiligte oder Kunden weiterzuleiten. Wenn Sie die Schaltschrankzeichnung herunterladen, werden die dem Projekt hinzugefügten Geräte auch im Schaltplan dargestellt.
• Angebot bearbeiten: Wenn Sie die Anzahl der Geräte im Angebot ändern oder Geräte entfernen möchten, können Sie nicht benötigte Komponenten einfach löschen oder bei Bedarf weitere hinzufügen.

Das neueste Update von uPlan bietet neue Funktionen, wie etwa die Anzeige der Teilungseinheiten (TE) der berechneten Loxone-Geräte. Dies ist bei der Planung eines Verteilerschranks äußerst hilfreich, da Planer so genau wissen, wie viel Platz für die hinzugefügten Komponenten reserviert werden muss. Diese Funktion steht auch für konventionelle Geräte sowie für IT-Geräte im Netzwerkschrank zur Verfügung.

Durch den Einsatz von uPlan bei der Schaltschrankplanung können Planer ganz einfach einen effektiven Verteiler entwerfen, der ihren spezifischen Anforderungen entspricht.

Fazit

Eine effektive Schaltschrankplanung erfordert die sorgfältige Berücksichtigung von Anforderungen, Materialien, Layout, Kühlung und Belüftung, Zubehör sowie anschließenden Prüfungen. Durch das Befolgen dieser sechs Schritte und die Nutzung der Funktionen von uPlan können Planer einen funktionellen, sicheren und maßgeschneiderten Schaltschrank realisieren.
