Elektromos terv készítése lépésről lépésre

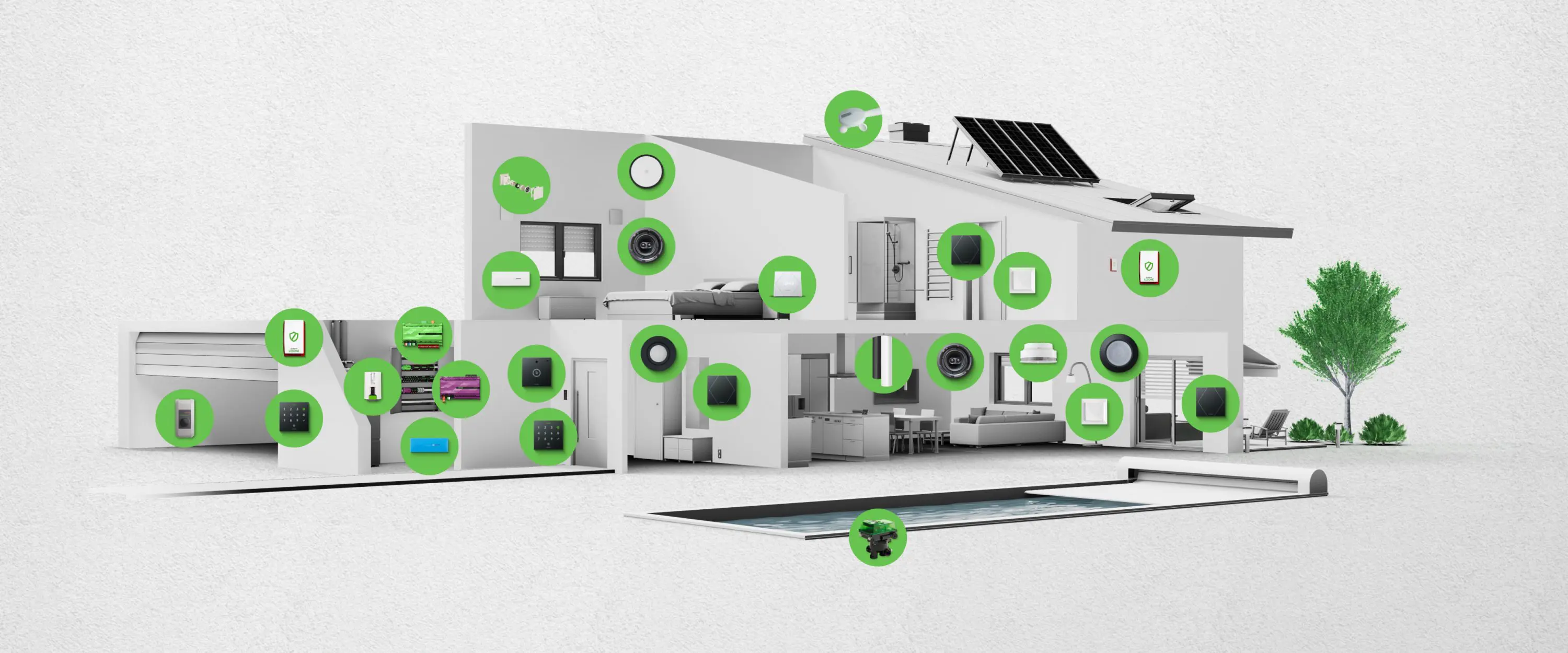

Akár új épületről, akár felújításról van szó, a villamos hálózat tervezés kihagyhatatlan lépése a pontos elektromos terv készítése. A villamos terv mutatja meg, hogy hova kerülnek a kapcsolók, konnektorok, készülékek, illetve biztosítja, hogy a jövőben felmerülő felújítások, fejlesztések (például okosotthon kialakítása) esetén átlátható képet kapjunk az elektromos hálózat állapotáról. Mindegy, hogy a jó öreg papír-ceruza módszer rajongója vagy, vagy egy épületvillamossági tervező program kényelmét részesíted előnyben, egy felskiccelt vázlatnál biztosan többre lesz szükséged.

Ebben az útmutatóban lépésről lépésre végigvezetünk a hagyományos és az automatizált folyamaton is, hogy magabiztosan vághass bele a következő projektedbe!

Szükséges eszközök

Mielőtt hozzálátnál az elektromos terv elkészítéséhez, szerezd be a megfelelő eszközöket. Az eszköztár attól függően változik, hogy a hagyományos módszert, vagy elektromos tervező szoftver segítségét választod.

Íme, ezekre lesz szükséged:

Papír-ceruza módszer

• Milliméterpapír: A rácsok segítenek a méretarányos rajzolásban, így a terv pontosabb lesz.
• Ceruza és radír: A vázlatkészítéshez és az egyszerű javítások elvégzéséhez.
• Vonalzó vagy szintezővonalzó: Az egyenes vonalak megrajzolásához elengedhetetlen.
• Színes ceruzák vagy filctollak: A különböző elektromos készülékek megkülönböztetéséhez praktikusak.
• Mérőszalag: A helyiségek pontos kiméréséhez.
• Elektromos szimbólumok listája: Egységessé és mindenki számára érthetővé teszi a rajzokat.

Elektromos tervező program

• Szoftver licensz: Amennyiben kifejezetten szoftvert vásárolnál. A uplan elektromos tervező szoftver licensz nélkül működik: 14 napos ingyenes próbaidőszak után havi előfizetéssel használható.
• Számítógép: Győződj meg róla, hogy a választott program zökkenőmentesen futtatható rajta. A uplan például böngészőből elérhető, csak internet kell hozzá!
• Egér és billentyűzet: Az egyszerűbb navigációhoz és adatbevitelhez.
• A programba épített elektromos szimbólumok: A legtöbb villamos tervező program tartalmazza őket, egységessé és követhetővé téve a terved.
• Oktatóanyag vagy felhasználói kézikönyv: Hasznos a program funkcióinak elsajátításához.
• Ház alaprajz: Egy digitális vagy szkennelt másolat, amely az elektromos elrendezés alapjául szolgál.

Elektromos terv készítése kézzel

A villamossági tervezés a régi módszerrel, papírral és ceruzával sokaknak ma is kézenfekvő megoldást jelent. Lépésről lépésre mutatjuk, hogy csináld!

1. lépés: Mérd fel a helyszínt!

Kezdd az egyes helyiségek lemérésével. Használj mérőszalagot a falak, ajtók, ablakok és az olyan állandó berendezési tárgyak, mint a pultok és szekrények pontos méréséhez.

2. lépés: Rajzold meg az alaprajzot!

Vonalzót és ceruzát használva rajzold fel milliméterpapírra az egyes helyiségek körvonalait. Figyelj a méretarányokra! Például egy négyzet a papíron egy négyzetmétert jelenthet a valóságban. Ne hagyd ki a mérésekből az összes állandó berendezési tárgyat sem!

3. lépés: Készíts listát az elektromos berendezésekről!

Készíts listát az összes elektromos berendezésről, például a kapcsolókról, konnektorokról, készülékekről. Használj színes ceruzát vagy filctollat a jelölésükhöz. Például kékkel rajzold be a konnektorokat, pirossal pedig a kapcsolókat

4. lépés: Elektromos szimbólumok elhelyezése

Vedd elő a korábban elkészített listád, és add hozzá őket a tervedhez. Rajzold az egyes szimbólumokat pontosan oda, ahová majd az elektromos berendezés kerül. Így egységes és mindenki számára érthető lesz a rajz.

5. lépés: Rajzold meg a vezetékeket!

Ideje összekötni a pontokat! Ceruzával rajzold meg a különböző elektromos alkatrészek közötti vezetékeket ábrázoló vonalakat. Győződj meg róla, hogy betartod a vonatkozó biztonsági irányelveket és előírásokat!

6. lépés: Adj hozzá jelmagyarázatot!

Készíts jelmagyarázatot a papír oldalára vagy hátuljára, amin jól követhető, hogy az egyes színek és szimbólumok mit jelölnek.

7. lépés: Kétszer is ellenőrizd a munkát!

Mielőtt befejezettnek nyilvánítanád a terved, nézd át kétszer is az összes mérést és szimbólumot. Ellenőrizd, hogy minden méretarányosan és pontosan szerepel-e a terven.

Elektromos terv készítése szoftverrel

Kapcsoljunk magasabb fokozatra: lássuk, hogy készül elektromos tervünk program segítségével! Ez szoftvertől függően eltérő lehet: mi most a uplan automatizált tervező program lépésein keresztül mutatjuk be a folyamatot.

1. lépés: Tölts fel az alaprajzod!

Kezdd a tervezést a ház alaprajzának feltöltésével!

2. lépés: Add meg a méretarányt!

Ezután állítsd be az alaprajz méretarányát. Válaszd ki az alaprajz két legszélesebb pontját, és add meg a méretét. Ezzel biztosítod, hogy minden későbbi számítás és elhelyezés pontos legyen.

3. lépés: Rajzold meg a külső falat!

A menüsorban kattints a fal ikonnal ábrázolt gombra! Ezzel az eszközzel rajzold meg az épület külső falait a feltöltött alaprajzot követve.

4. lépés: Rajzold meg a szobákat!

Most rajzold meg a belső falakat az egyes szobák létrehozásához. A rajzolás után adj nevet minden egyes helyiségnek, és állítsd be a típusát (pl. konyha, hálószoba stb.), hogy megkönnyítsd a későbbi tervezést.

5. lépés: Jelöld ki az ajtókat és ablakokat!

Ne feledkezz meg az ajtókról és az ablakokról! Jelöld meg a helyüket az alaprajzon, és figyelj rá, hogy igazodjanak az otthon szerkezetéhez.

6. lépés: Helyezd le az eszközöket vagy bízd az egészet a Varázslóra!

És jöhet a varázslat! A uplan Varázsló automatikusan lehelyezi neked a megfelelő mennyiségű és típusú eszközt az alaprajzra, de választhatod a kézi tervezést is. Ezen a ponton helyezed el a kapcsolókat, konnektorokat és egyéb eszközöket.

7. lépés: Töltsd le az automatikusan generált dokumentációt és árajánlatot!

Amint kész a terv, a uplan automatikusan generál teljes műszaki dokumentációt kapcsolási rajzzal, darabjegyzékkel és személyre szabható árajánlattal együtt, amit letöltés után küldhetsz is az ügyfélnek.

Kerüld el a gyakori hibákat!

Az elektromos terv készítése közben ezeket az általános buktatókat érdemes elkerülni:

• A biztonsági előírások figyelmen kívül hagyása: Mindig tartsd be a vonatkozó elektromos szabályzatokat. Ezek figyelmen kívül hagyása nem biztonságos telepítésekhez és jogi problémákhoz vezethet.
• Pontatlan méretezés: A méretezés alapvető fontosságú, akár ceruzával és papírral, akár programmal dolgozol. Egy hibás méretezés az egész tervet felboríthatja.
• Módosítások elfelejtése: A tervek változnak, és ezzel nincs is semmi baj. Csak ne felejtsd el frissíteni az elektromos terved! Így sok későbbi fejfájást előzhetsz meg.

Összegzés

Az elektromos terv elkészítése több mint egy előkészítő lépés; ez a projekt sikerének alapja. Akár a papír-ceruza kézzel fogható élményét, akár az olyan szoftverek precizitását választod, mint a uplan, egy jól elkészített terv felbecsülhetetlen értékű. Biztonságot ad, egyszerűsíti a telepítést, és megalapozza a felújítás sikerét. Próbáld ki az automatikus tervezést, és vágj bele első projektedbe a uplannel!
